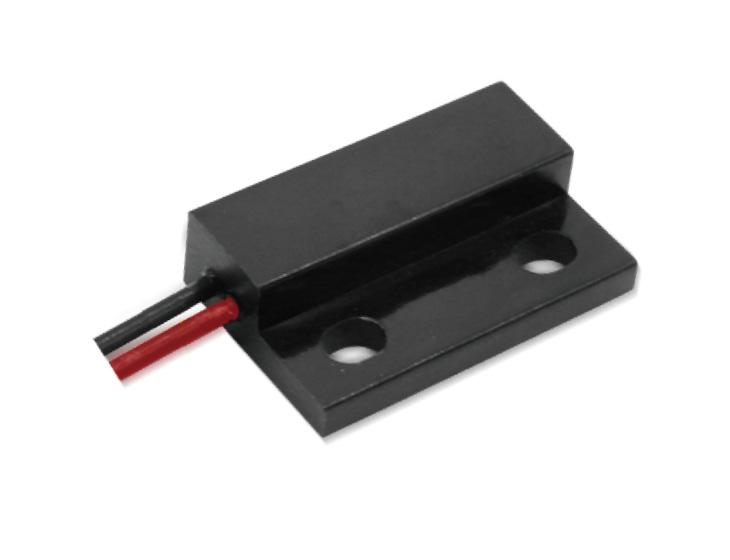

二線制霍爾/TMR接近傳感器
兩線制霍爾/TMR接近開關詳細描述：
工作原理：
二線制霍爾/TMR接近傳感器主要由感應器（霍爾元件/隧道磁阻TMR芯片）和控制電路兩部分組成。利用霍爾元件/隧道磁阻（TMR）芯片將變化的磁場信號轉化為數字電壓信號輸出，控制電路的通斷。
技術要求：
| 參數 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
| 輸入電壓 | Ta=-40~85℃ | 1.7 | 3.0 | 5.5 | V |
| 工作電流 | Vs=3V, Ta=25℃ | 2.0 | 10 | μA | |
| 工作周期 | Vs=3V, Ta=25℃ | 30 | 40 | 80 | ms |
| 動作距離 | Ta=-40~85℃ | 1 | 30 | mm | |
| 通斷差值 | Ta=-40~85℃ | -1 | 1 | mm | |
| 工作溫度 | Vs=2.2~5.5V | -40 | 85 | ℃ | |
| 電氣壽命 | Vs=3V, Ta=25℃ | 1×10的6次方 | Cycle | ||
| 操作點（正） | Vs=2.2~5.5V, Ta=-40~85℃ | 9 | Guass | ||
| 釋放點（正） | Vs=2.2~5.5V, Ta=-40~85℃ | 5 | Guass | ||
| 操作點（負） | Vs=2.2~5.5V, Ta=-40~85℃ | -9 | Guass | ||
| 釋放點（負） | Vs=2.2~5.5V, Ta=-40~85℃ | -9 | Guass | ||
| 高電平 | VCC | V | |||
| 低電平 | Vs=5V,R=10k | 0.5 | V | ||
| 磁場觸發 | N/S極觸發 | 低電平 | |||
| 磁場消失 | 高電平 |
