電容液位傳感器

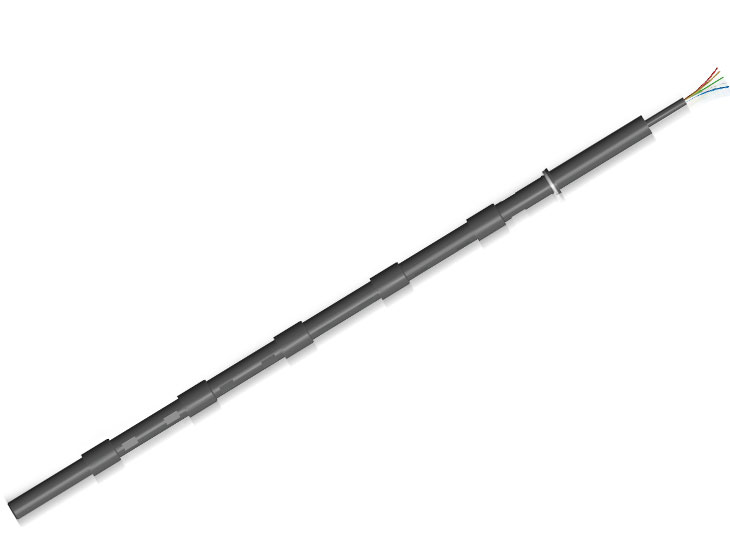

DSW-2系列(浸入式多段控制)詳細描述:
工作原理:
電容液體傳感器DSW-1和DSW-2系列利用電容原理,當液體高度達到傳感器接觸面時會引起電容值變化,控制器通過變化量對比并轉化為高低電平或電壓值輸出信號,外部控制板通過檢測高低電平信號或不同的電壓值即可判斷對應液位高度。DSW-3系列非接觸液位模組還集成了光耦液位傳感器、液位開關的信號檢測功能,信號通過模塊處理后再一起輸出,減少連接線。
技術要求:
產品型號 | 結構 | 工作電壓 | 輸出電流 | 輸出信號 | 感應精度 | 響應時間 | 工作溫度 | 存儲溫度 | 適用介質 | 備注 |
DSW-1/DSW-3 | 非接觸式 | DC 5±0.3V | <15mA | 高低電平 | 最高±1mm(25℃ ,60RH%時) 一般±2mm(0-80℃), 接通與斷開回差值≤3mm | <100ms | -5~80℃ | -20~85℃ | 水、乙醇等 有電容值的液體 | 非金屬容器,壁厚≤10mm |
DSW-2 | 浸入式單點控制 | DC 5±0.3V | <15mA | 高低電平 | <100ms | -5~80℃ | -20~85℃ | 可適用于某些粘性液體,如油類 | ||
DSW-2 | 浸入式多段控制 | DC 5±0.3V | <15mA | 電壓值 | <500ms | -20~150℃ | -20~85℃ | 量程可定制 |
